Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist.32
Produktdetails:
| Herkunftsort: | Deutschland. |
| Markenname: | P+F |
| Zertifizierung: | BAS 02 ATEX 7203 X |
| Modellnummer: | KFD2-CD-Ex1.32 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardkartonverpackung |
| Lieferzeit: | auf Anfrage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Kennzeichnung: | Platz für die Etikettierung vorne | Sicherheitsintegritätsstufe (SIL): | SIL 2 |
|---|---|---|---|
| Schutzniveau: | IEC 60529:2001 | Versorgungsanbindung: | Antriebsschienen oder Anschlüsse 7+, 8- |
| Umgebungstemperatur: | -20... 60 °C (-4... 140 °F) | Abmessungen: | 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B1 |
| Hervorheben: | SIL 2 P+F Stromtreiber,35VDC P+F Stromtreiber,KFD2-CD-Ex1.32 |
||
Produkt-Beschreibung

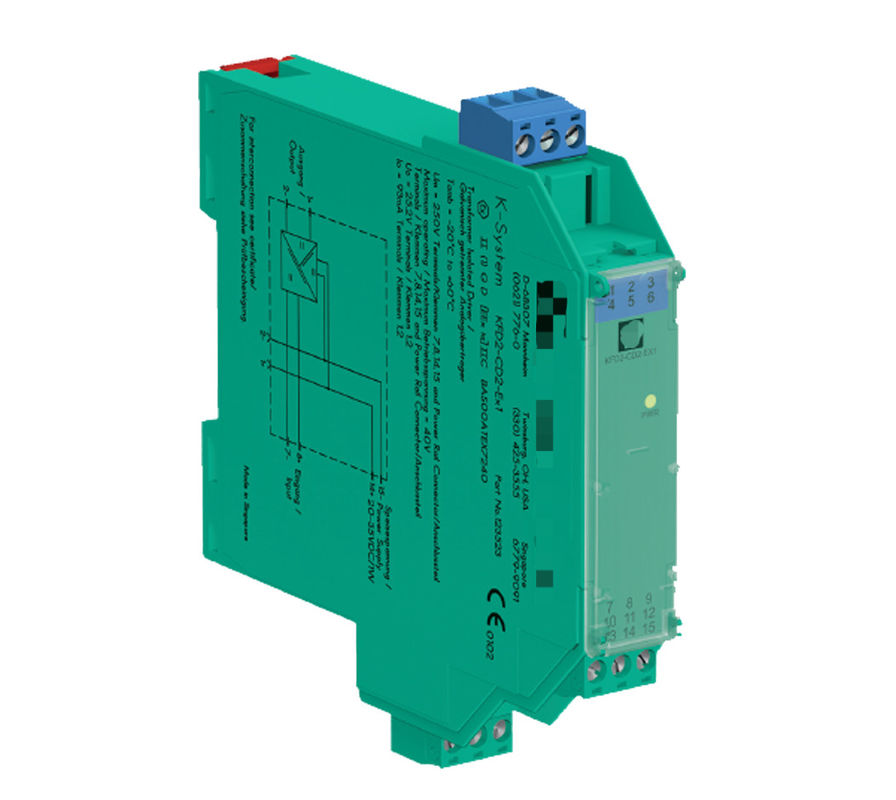

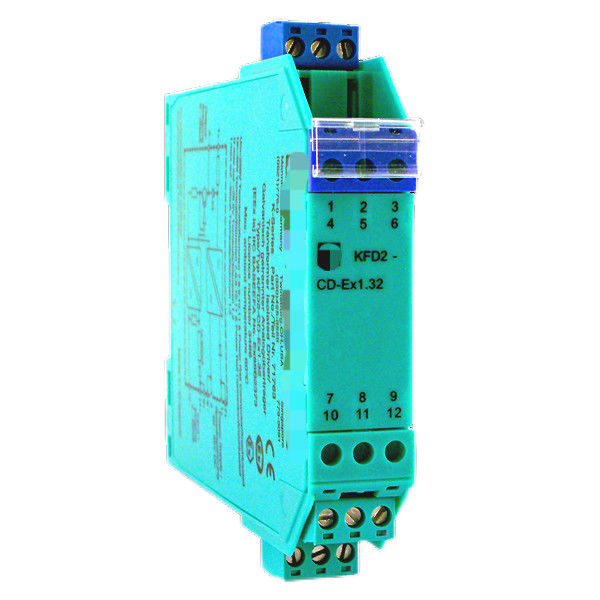

Aktueller Fahrer KFD2-CD-Ex1.32
1-Kanal-Ausgrenzung, 24 V Gleichstromversorgung (Power Rail), Einstiegsstrom 0 mA... 20 mA, Ausgangsstrom 0 mA... 20 mA, Genauigkeit 0,1%, bis SIL 2 nach IEC/EN 61508, Gehäusebreite: 20 mm,Anzahl der Kanäle: 1-Kanal, Übertragungsrichtung: zum Feld, Sicherheitsintegritätsebene (SIL): SIL 2, Nennspannung: 20... 35 V Gleichspannung, Signal: 1 x 0... 20 mA, Signal [2]: 1 x 4... 20 mA, Feldgerät:1 x I/P-Wandler, Feldvorrichtung [2]: 1 x Positionierer, Signal: 1 x 0... 20 mA
Technische Daten
|
Allgemeine Angaben |
||
|---|---|---|
|
Typ des Signals |
Analog-Ausgabe |
|
|
Funktionssicherheitsbezogene Parameter |
||
|
Sicherheitsintegritätsstufe (SIL) |
SIL 2 |
|
|
Versorgung |
||
|
Verbindung |
Antriebsschienen oder Anschlüsse 7+, 8- |
|
|
Nennspannung |
20... 35 V Gleichstrom |
|
|
Ripple |
innerhalb der Versorgungstoleranz |
|
|
Nennstrom |
max. 50 mA |
|
|
Leistungsausfall |
1.4 W |
|
|
Eingabe |
||
|
Verbindungseite |
Steuerseite |
|
|
Verbindung |
Endgeräte 9+, 10-, 11+ |
|
|
Spannungsabfall |
ca. 4 V bei 20 mA |
|
|
Eingangsstrom |
≤ 100 μA bis zu 50 °C (122 °F) bei 10 V |
|
|
Grenzwerte |
max. 40 mA |
|
|
Übertragungsbereich |
20 mA |
|
|
Ausgabe |
||
|
Verbindungseite |
Feldseite |
|
|
Verbindung |
Endgeräte 1+, 2- |
|
|
Spannung |
17 V bei 20 mA |
|
|
Strom |
20 mA |
|
|
Belastung |
Ausgangswiderstand: max. 3 Ω |
|
|
Übertragungsmerkmale |
||
|
Abweichung |
bei 20 °C (68 °F), 4... 20 mA |
|
|
|
Einfluss der Umgebungstemperatur |
≤ ± 0,01 %/K |
|
Aufstiegszeit |
< 10 ms |
|
|
Galvanische Isolierung |
||
|
Eingangs-/Stromversorgung |
Funktionelle Isolierung, Nennspannung 50 V Wechselstrom |
|
|
Indikatoren/Einstellungen |
||
|
Anzeigeelemente |
LED-Leuchte |
|
|
Kennzeichnung |
Platz für die Etikettierung vorne |
|
|
Richtlinie Konformität |
||
|
Elektromagnetische Kompatibilität |
|
|
|
|
Richtlinie 2014/30/EU |
EN 61326-1:2013 (Industrieanlagen) |
|
Konformität |
||
|
Schutzniveau |
IEC 60529:2001 |
|
|
Schutz vor Elektroschocks |
UL 61010-1:2012 |
|
|
Umweltbedingungen |
||
|
Umgebungstemperatur |
-20... 60 °C (-4... 140 °F) |
|
|
Mechanische Spezifikation |
||
|
Schutzniveau |
IP20 |
|
|
Verbindung |
Schraubendecke |
|
|
Masse |
ca. 100 g |
|
|
Abmessungen |
20 x 107 x 115 mm (0,8 x 4,2 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B1 |
|
|
|
Größe |
107 mm |
|
|
Breite |
20 mm |
|
|
Tiefe |
115 mm |
|
Montierung |
auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001 |
|
|
Daten für die Anwendung in gefährlichen Gebieten |
||
|
EU-Baumusterprüfbescheinigung |
BAS 02 ATEX 7203 X |
|
|
|
Markierung |
|
|
Bescheinigung |
TÜV 99 ATEX 1499 X |
|
|
|
Markierung |
|
|
Richtlinie Konformität |
|
|
|
|
Richtlinie 2014/34/EU |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2010 |
|
Internationale Genehmigungen |
||
|
Genehmigung für FM |
|
|
|
|
Steuerungszeichnung |
116-0440 |
|
UL-Zulassung |
|
|
|
|
Steuerungszeichnung |
116-0441 (cULus) |
|
Genehmigung durch die IECEx |
|
|
|
|
IECEx-Zertifikat |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben sind in Anhang I der Verordnung (EG) Nr. 396/2005 anzugeben. |
|
|
IECEx-Kennzeichnung |
[Ex Ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
