Diffus-Modus-Sensor, NAMUR
February 20, 2024

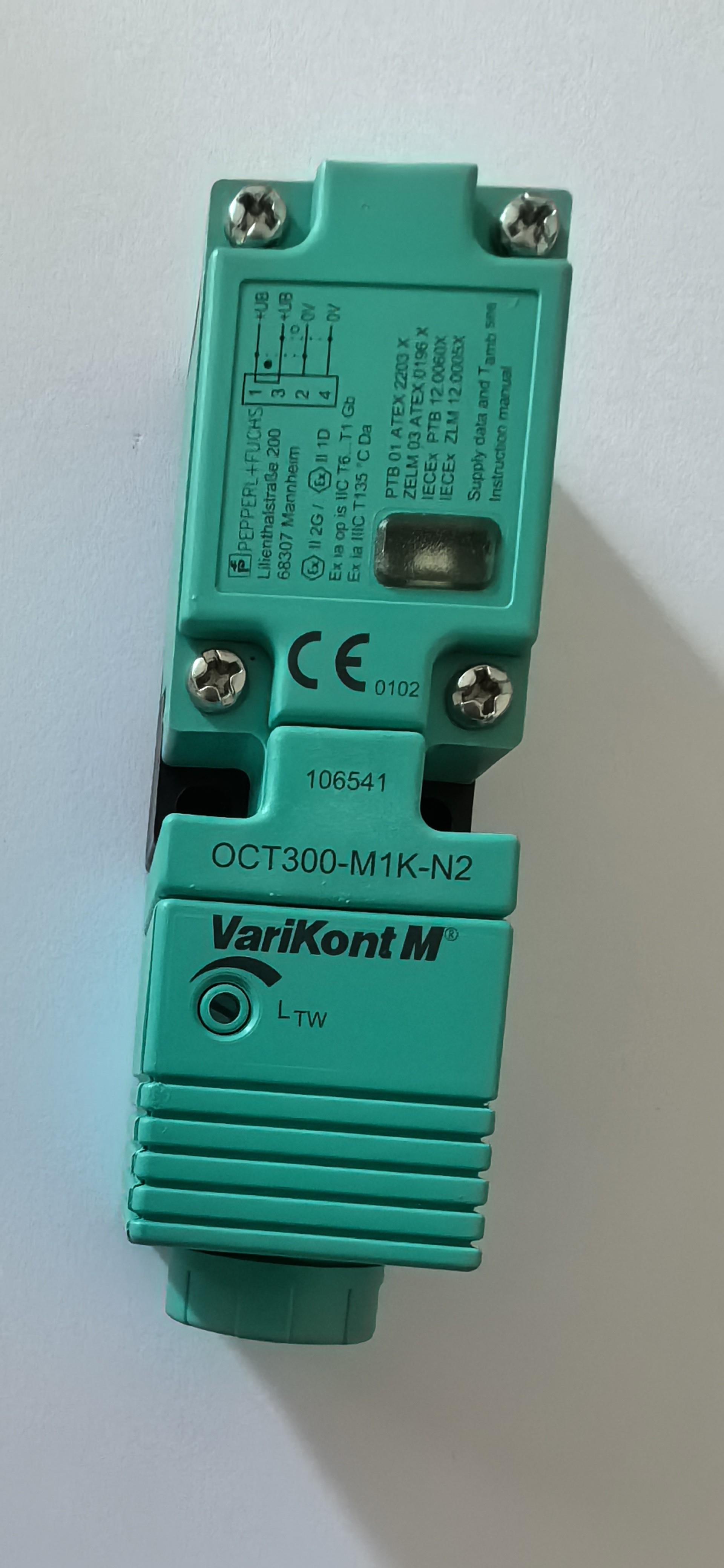

Diffus-Modus-Sensor, NAMUR OCT300-M1K-N2
Diffus-Modus-Sensor, NAMUR, spezielle Konstruktion, 300 mm Detektionsbereich, Infrarotlicht, Licht/Dunkel eingeschaltet, Gleichstromversion, NAMUR-Ausgang, Endgerät.
Allgemeine Angaben | ||
---|---|---|
Erfassungsbereich | 0... 300 mm | |
Anpassungsbereich | 70... 300 mm | |
Referenzziel | Standardweiß 200 mm x 200 mm | |
Lichtquelle | IRED, 880 nm | |
Lichtart | Moduliertes Infrarotlicht | |
Umgebungslichtgrenze | ≤ 40000 Lux Sonnenlicht ≤ 30000 Lux Halogenlicht |
|
Einfluss der Temperatur | ≤ 0,5 mm/K | |
Funktionssicherheitsbezogene Parameter | ||
MTTFd | 1319 a | |
Zeit der Mission (TM) | 20 a | |
Diagnoseabdeckung | 0 % | |
Indikatoren/Betriebsmittel | ||
Funktionsindikator | Gelb LED: Schaltzustand | |
Steuerelemente | Sensorbereichsanpasser | |
Elektrische Spezifikationen | ||
Betriebsspannung | 6... 20 V Gleichstrom (Ri ca. 0 Ohm) | |
Ripple | 5 % | |
Verzögerung der Verfügbarkeit | 20 ms | |
Ausgabe | ||
Typ der Umstellung | Licht/Dunkel eingeschaltet, programmierbar | |
Ausgang des Signals | 1 NAMUR-Ausgabe NC/NO programmierbar | |
Schaltspannung | 8 V Gleichstrom (Ri ca. 1 kΩ) | |
Schaltfrequenz | ≤ 100 Hz | |
Laufender Verbrauch | ||
Referenzziel ermittelt | Verbindung 1, 2: ≤ 1 mA Verbindung 3, 4: ≥ 2,7 mA |
|
Referenzziel nicht erkannt | Verbindung 1, 2: ≥ 2,7 mA Verbindung 3, 4: ≤ 1 mA |
|
Reaktionszeit | 5 ms | |
Wiederholungsgenauigkeit | ≤ 0,5% des Sensorbereichs | |
Konformität | ||
Produktstandard | Einheitliche Prüfungen | |
Einhaltung von Normen und Richtlinien | ||
Standardkonformität | ||
Normen | EN 60947-5-6:2000 | |
Umweltbedingungen | ||
Umgebungstemperatur | -25... 70 °C (-13... 158 °F) | |
Lagertemperatur | -40... 80 °C (-40... 176 °F) | |
Mechanische Spezifikation | ||
Schutzniveau | IP20 | |
Verbindung | M16 Endraum, Kernquerschnitt ≤ 2,5 mm2 | |
Material | ||
Wohnungen | PBT | |
Optische Fläche | Kratzfeste Mineralglaslinsen | |
Masse | 100 g | |
Abmessungen | ||
Größe | 30 mm | |
Breite | 30 mm | |
Tiefe | 102 mm | |
ATEX G | ||
EG-Baumusterprüfbescheinigung | PTB 01 ATEX 2203 X | |
Antragsteller | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland | |
CE-Kennzeichnung | CE0102 | |
ATEX-Kennung | Zone 1:![]() |
|
Richtlinie Konformität | Die Kommission erlässt folgende Informationen: | |
Normen | Die Anforderungen an die Anforderungen der EN 60079-0:2012+A11 sind folgende:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
Wirkliche innere Kapazität Ci | max. 75 nF | |
Effektive interne Induktivität Li | vernachlässigbar klein | |
Allgemeine | Die Bedienung des Geräts ist nach den Angaben des Datenblatts und dieser Bedienungsanleitung zu erfolgen.die Nennspannung und die Temperaturbereiche müssen- Die besonderen Bedingungen müssen eingehalten werden; die EU-Baumusterprüfbescheinigung ist einzuhalten. | |
Umgebungstemperatur | Die Temperaturbereiche nach Temperaturklasse sind in der EG-Baumusterprüfbescheinigung angegeben. | |
Installation und Inbetriebnahme | Das zugehörige Gerät muss mindestens die Anforderungen an den Schutzgrad ia und an die Gruppen II oder III gemäß den Betriebsbedingungen erfüllen.Aufgrund der möglichen Entzündungsgefahr, die durch Fehler und/oder vorübergehende Ströme im equipotenziellen Bindungssystem entstehen kann, ist eine galvanische Isolierung im Stromversorgungs- und Signalstromkreislauf vorzuziehen.Zusammengehörige Geräte ohne galvanische Isolierung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind.Die innere Sicherheit wird nur in Verbindung mit einem geeigneten entsprechenden Gerät und nach dem Nachweis der inneren Sicherheit gewährleistet. | |
Instandhaltung | Bei Geräten, die in gefährlichen Bereichen betrieben werden, dürfen keine Änderungen vorgenommen werden. | |
Besondere Bedingungen | ||
Schutz vor mechanischer Gefahr | Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch eine zusätzliche Hülle vor Schlägen geschützt werden. | |
Grad des erforderlichen Schutzes bei der Installation von Verbindungselementen | IP20 nach IEC 60529:2001 | |
Sonstige Bedingungen | Siehe entsprechende EG-Baumusterprüfbescheinigung, um den Zusammenhang zwischen dem angeschlossenen Schaltkreistyp zu ermitteln.die zulässige Umgebungstemperatur und die Temperaturklasse sowie die wirksame innere Reaktanz. | |
ATEX D | ||
EG-Baumusterprüfbescheinigung | ZELM 03 ATEX 0196 X | |
Antragsteller | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland | |
CE-Kennzeichnung | CE0102 | |
ATEX-Kennung | Zone 20/21:![]() |
|
Richtlinie Konformität | Die Kommission erlässt folgende Informationen: | |
Normen | Die Anforderungen an die Anforderungen der EN 60079-0:2012+A11 sind folgende:2013 EN 60079-11:2012 EN 60079-28:2007 |
|
Wirkliche innere Kapazität Ci | max. 1200 nF | |
Effektive interne Induktivität Li | vernachlässigbar klein | |
Allgemeine | Die Bedienung des Geräts ist nach den Angaben des Datenblatts und dieser Bedienungsanleitung zu erfolgen.die Nennspannung und die Temperaturbereiche müssen- Die besonderen Bedingungen müssen eingehalten werden; die EU-Baumusterprüfbescheinigung ist einzuhalten. | |
Umgebungstemperatur | -25... 70 °C (-13... 158 °F) | |
Installation und Inbetriebnahme | Das zugehörige Gerät muss mindestens die Anforderungen an den Schutzgrad ia und an die Gruppen II oder III gemäß den Betriebsbedingungen erfüllen.Aufgrund der möglichen Entzündungsgefahr, die durch Fehler und/oder vorübergehende Ströme im equipotenziellen Bindungssystem entstehen kann, ist eine galvanische Isolierung im Stromversorgungs- und Signalstromkreislauf vorzuziehen.Zusammengehörige Geräte ohne galvanische Isolierung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind.Dieses Zertifikat garantiert nicht, daß die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren.Bei der Einrichtung der Trennwand sind geeignete Maßnahmen zu treffen, um die vollständige Isolierung der Zonen sicherzustellen.. | |
Instandhaltung | Bei Geräten, die in gefährlichen Bereichen betrieben werden, dürfen keine Änderungen vorgenommen werden. | |
Besondere Bedingungen | ||
Schutz vor gefährlicher elektrostatischer Ladung | Die Einrichtung muss so eingebaut sein, dass elektrostatische Entladungen vermieden werden können.Angesichts der Eigenschaften der Vorrichtung ist keine gefährliche elektrostatische Ladung zu erwarten.. | |
Schutz vor mechanischer Gefahr | Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch eine zusätzliche Hülle vor Schlägen geschützt werden. | |
Grad des erforderlichen Schutzes bei der Installation von Verbindungsbauteilen | IP20 nach IEC 60529:2001 | |
Sonstige Bedingungen | Die Beziehung zwischen dem angeschlossenen Schaltkreistyp, der zulässigen Höchstumgebungstemperatur und der Oberflächentemperaturklasse ist in der entsprechenden EG-Baumusterprüfbescheinigung zu entdecken.In Anwendungen, bei denen hohe Ladewerte erwartet werden (e.z.B. elektrostatische Farbe, Folieherstellung, Staubentfernung, mechanische Reibung),Strukturmaßnahmen müssen ergriffen werden, um die Oberfläche des Kunststoffgehäuses, das dieser Ladung ausgesetzt ist, auf etwa 15 cm2 zu begrenzen, um die Ausbreitung von Bürstenentladungen zu vermeiden.Bei der Einrichtung einer Trennwand zwischen verschiedenen Zonen sind geeignete Maßnahmen zu treffen, um sicherzustellen, daß die in der Trennwand eingebauten Komponenten die Zonen vollständig voneinander isolieren. | |
IECEx G | ||
Nummer der Bescheinigung | IECEx PTB 12.0060 X | |
Antragsteller | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland | |
Kennzeichnung IECEx | Zone 1: II 2G Ex ia op ist IIC T6...T1 Gb | |
Normen | IEC 60079-0:2011 IEC 60079-11:2011 IEC 60079-28:2006 | |
Wirkliche innere Kapazität Ci | max. 75 nF | |
Effektive interne Induktivität Li | vernachlässigbar klein | |
Allgemeine | Die Bedienung des Geräts ist nach den Angaben des Datenblatts und dieser Bedienungsanleitung zu erfolgen.die Nennspannung und die Temperaturbereiche müssen- Die besonderen Bedingungen müssen eingehalten und die IECEx-Bestätigung eingehalten werden. | |
Umgebungstemperatur | Die Temperaturbereiche nach Temperaturklasse sind in der EG-Baumusterprüfbescheinigung angegeben. | |
Installation und Inbetriebnahme | Das zugehörige Gerät muss mindestens die Anforderungen an den Schutzgrad ia und an die Gruppen II oder III gemäß den Betriebsbedingungen erfüllen.Aufgrund der möglichen Entzündungsgefahr, die durch Fehler und/oder vorübergehende Ströme im equipotenziellen Bindungssystem entstehen kann, ist eine galvanische Isolierung im Stromversorgungs- und Signalstromkreislauf vorzuziehen.Zusammengehörige Geräte ohne galvanische Isolierung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind.Die innere Sicherheit wird nur in Verbindung mit einem geeigneten entsprechenden Gerät und nach dem Nachweis der inneren Sicherheit gewährleistet. | |
Instandhaltung | Bei Geräten, die in gefährlichen Bereichen betrieben werden, dürfen keine Änderungen vorgenommen werden. | |
Besondere Bedingungen | ||
Schutz vor mechanischer Gefahr | Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch eine zusätzliche Hülle vor Schlägen geschützt werden. | |
Grad des erforderlichen Schutzes bei der Installation von Verbindungsbauteilen | IP20 nach IEC 60529:2001 | |
Sonstige Bedingungen | Siehe entsprechende EG-Baumusterprüfbescheinigung, um den Zusammenhang zwischen dem angeschlossenen Schaltkreistyp zu ermitteln.die zulässige Umgebungstemperatur und die Temperaturklasse sowie die wirksame innere Reaktanz. | |
IECEx D | ||
Nummer der Bescheinigung | IECEx ZLM 12.0005X | |
Antragsteller | Pepperl+Fuchs GmbH, Lilienthalstrasse 200, 68307 Mannheim, Deutschland | |
Kennzeichnung IECEx | Ex ia IIIC T135°C Da | |
Normen | IEC 60079-0:2011: IEC 60079-11:2011 | |
Wirkliche innere Kapazität Ci | max. 1200 nF | |
Effektive interne Induktivität Li | vernachlässigbar klein | |
Allgemeine | Die Bedienung des Geräts ist nach den Angaben des Datenblatts und dieser Bedienungsanleitung zu erfolgen.die Nennspannung und die Temperaturbereiche müssen- Die besonderen Bedingungen müssen eingehalten und die IECEx-Bestätigung eingehalten werden. | |
Umgebungstemperatur | -25... 70 °C (-13... 158 °F) | |
Installation und Inbetriebnahme | Das zugehörige Gerät muss mindestens die Anforderungen an den Schutzgrad ia und an die Gruppen II oder III gemäß den Betriebsbedingungen erfüllen.Aufgrund der möglichen Entzündungsgefahr, die durch Fehler und/oder vorübergehende Ströme im equipotenziellen Bindungssystem entstehen kann, ist eine galvanische Isolierung im Stromversorgungs- und Signalstromkreislauf vorzuziehen.Zusammengehörige Geräte ohne galvanische Isolierung dürfen nur verwendet werden, wenn die entsprechenden Anforderungen gemäß IEC 60079-14 erfüllt sind.Dieses Zertifikat garantiert nicht, daß die in der Trennwand installierten Komponenten die Zonen vollständig voneinander isolieren.Bei der Einrichtung der Trennwand sind geeignete Maßnahmen zu treffen, um die vollständige Isolierung der Zonen sicherzustellen.. | |
Instandhaltung | Bei Geräten, die in gefährlichen Bereichen betrieben werden, dürfen keine Änderungen vorgenommen werden. | |
Besondere Bedingungen | ||
Schutz vor gefährlicher elektrostatischer Ladung | Die Einrichtung muss so eingebaut sein, dass elektrostatische Entladungen vermieden werden können.Angesichts der Eigenschaften der Vorrichtung ist keine gefährliche elektrostatische Ladung zu erwarten.. | |
Schutz vor mechanischer Gefahr | Bei Verwendung im Temperaturbereich unter -20 °C sollte der Sensor durch eine zusätzliche Hülle vor Schlägen geschützt werden. | |
Grad des erforderlichen Schutzes bei der Installation von Verbindungselementen | IP20 nach IEC 60529:2001 | |
Sonstige Bedingungen | Bei der Einrichtung einer Trennwand zwischen verschiedenen Zonen sind geeignete Maßnahmen zu treffen, um sicherzustellen, dass die in der Trennwand eingebauten Bauteile die Zonen vollständig voneinander isolieren. |
